ТГ-инжиниринг производит 4 вида захватов для транспортировки кабельных барабанов: для подъема в вертикальном положении и в горизонтальном.

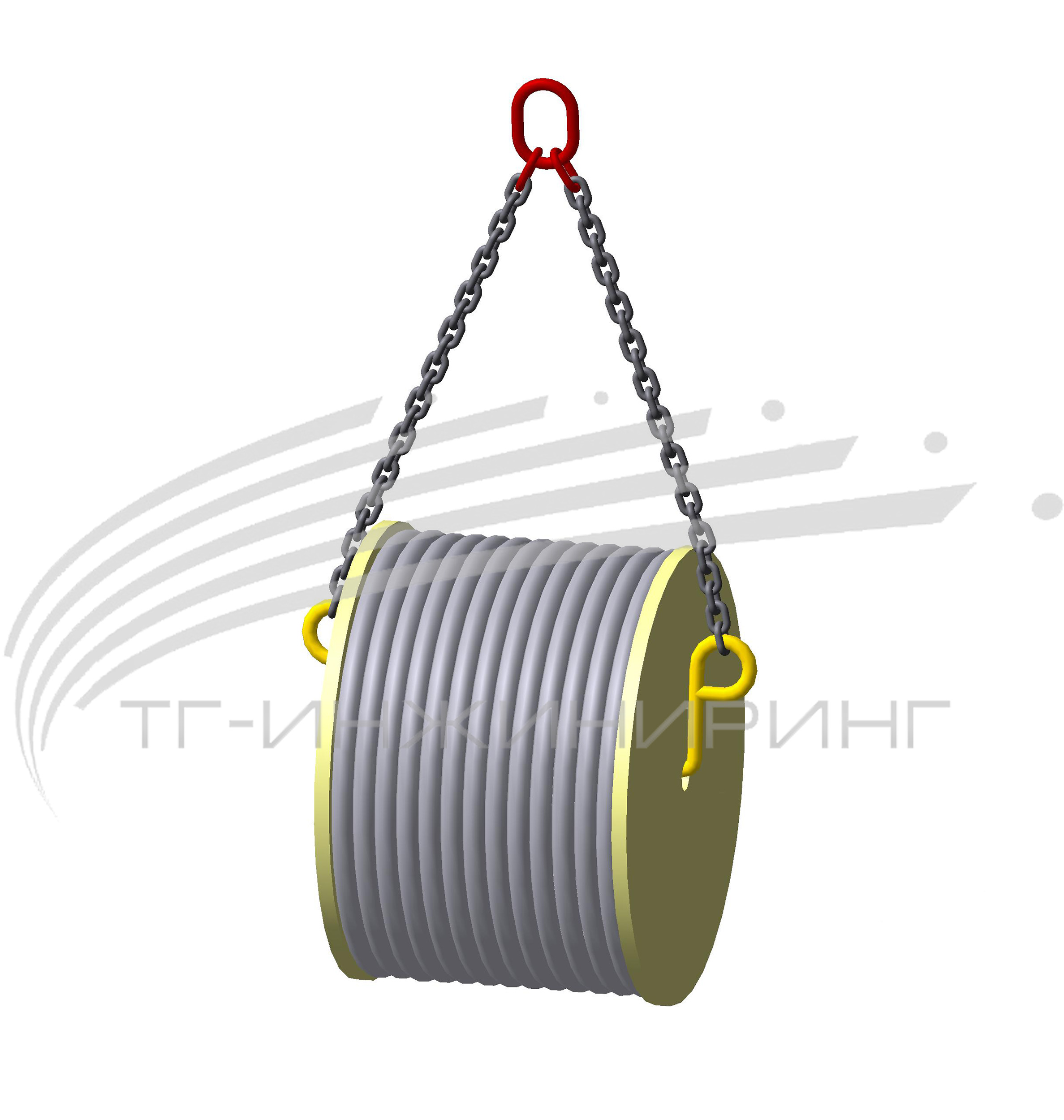

Захват-змейка ТГ-ЗКБ1 для подъема кабельных барабанов в горизонтальном положении . Самый простой по конструкции захват опорного типа. Данный захват работает в паре.
Технические характеристики:
|
Обозначение |
Г/п, т (на пару) |
Диаметр отверстия кабельного барабана, мм |
Масса, кг |
|
ТГ-ЗКБ1-1,0 |
1,0 |
25,0 |
1,5 |
|
ТГ-ЗКБ1-2,0 |
2,0 |
30,0 |
2,5 |
|
ТГ-ЗКБ1-3,2 |
3,2 |
35,0 |
3,7 |
|
ТГ-ЗКБ1-4,0 |
4,0 |
40,0 |
5,4 |
|
ТГ-ЗКБ1-5,0 |
5,0 |
45,0 |
6,8 |
|
ТГ-ЗКБ1-6,3 |
6,3 |
45,0 |
7,3 |
|
ТГ-ЗКБ1-8,0 |
8,0 |
65,0 |
16,5 |
|
ТГ-ЗКБ1-10,0 |
10,0 |
70,0 |
30,5 |

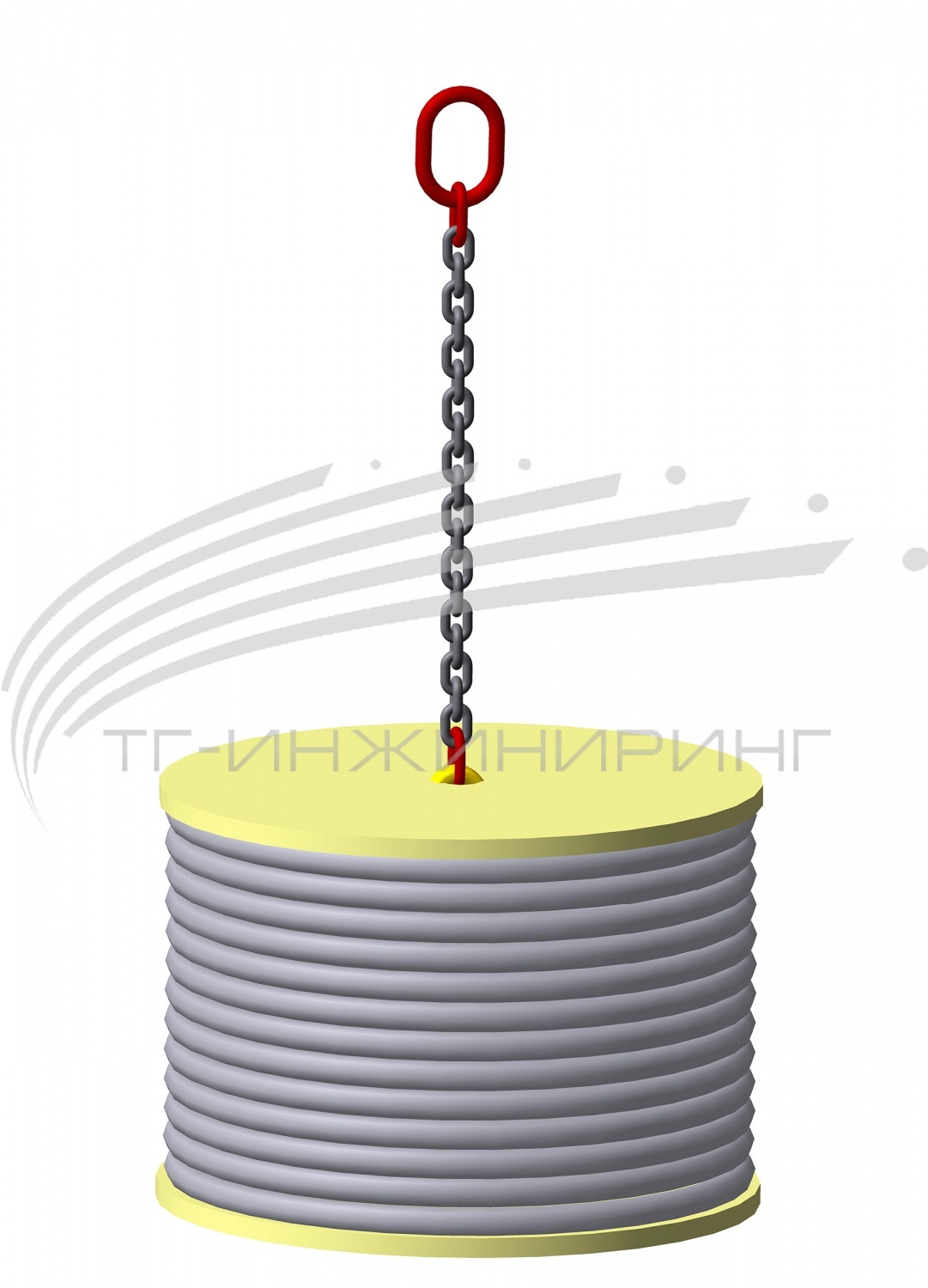

Захват-удочка ТГ-ЗКБ2 (цепная) для подъема кабельных барабанов в вертикальном положении. Принцип действия основан за счет помещения захвата внутрь кабельного барабана. Снабжен специальным тросиком, что значительно облегчает строповку захватом. По желанию заказчика длина коромысла может быть любой.
Технические характеристики:
|
Обозначение |
Г/п, т |
Длина коромысла, мм |
Масса, кг |
|
ТГ-ЗКБ2-2,0 |
2,0 |
175,0 |
3,5 |
|
ТГ-ЗКБ2-3,0 |
3,0 |
196,0 |
3,8 |
|
ТГ-ЗКБ2-5,0 |
5,0 |
200,0 |
4,8 |
|
ТГ-ЗКБ2-8,0 |
8,0 |
220,0 |
6,5 |
|
ТГ-ЗКБ2-12,5 |
12,5 |
250 |
12,0 |
|
ТГ-ЗКБ2-15,0 |
15,5 |
250 |
30,0 |
Захват-удочка ТГ-ЗКБ3 (канатная) для подъема кабельных барабанов в вертикальном положении. Принцип действия основан за счет помещения захвата внутрь кабельного барабана. Снабжен специальным тросиком, что значительно облегчает строповку захватом. По желанию заказчика длина коромысла может быть любой.
Захват-удочка ТГ-ЗКБ4 (трубная) для подъема кабельных барабанов в вертикальном положении. Конструкция захвата представляет собой толстостенную трубу с приваренной верхней проушиной и закладным элеменом - коромыслом внизу. Принцип действия захвата основан за счет помещения закладного элемента захвата (коромысла) внутрь кабельного барабана. Коромысло распологается горизонтально и дает возможность поднимать барабан. Захват снабжен специальным тросиком, что значительно облегчает выведения захвата из отверстия в барабане. По желанию заказчика длина захвата и коромысла может быть любой.
Технические характеристики:
|
Обозначение |
Г/п, т |
Длина коромысла, мм |
Масса, кг |
|
ТГ-ЗКБ4-2,0 |
2,0 |
175,0 |
3,5 |
|
ТГ-ЗКБ4-3,0 |
3,0 |
196,0 |
3,8 |
|
ТГ-ЗКБ4-5,0 |
5,0 |
200,0 |
4,8 |
|
ТГ-ЗКБ4-8,0 |
8,0 |
220,0 |
6,5 |
|
ТГ-ЗКБ4-12,5 |
12,5 |
250 |
12,0 |
|
ТГ-ЗКБ4-15,0 |
15,5 |
250 |
30,0 |
