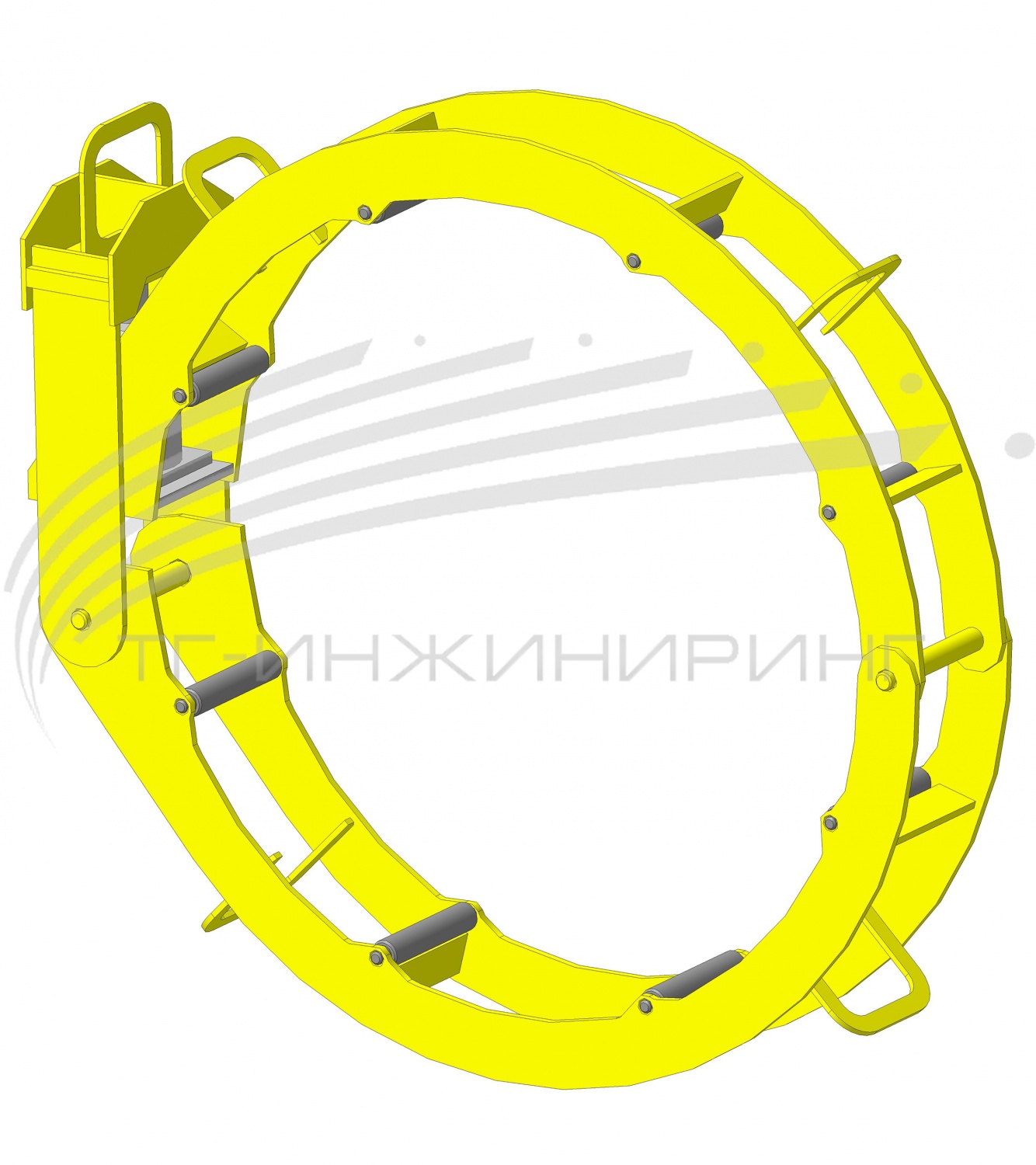

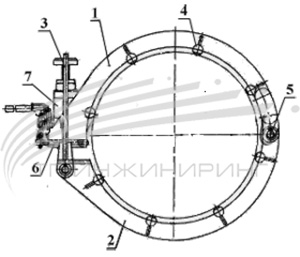

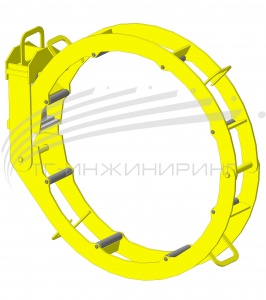

Конструкция ТГ-ЦАНГ представляет собой четыре попарно сваренные арки (секции) соединенные осью (шарниром), каждая силовая секция имеет упоры, которые обеспечивают симитричность взаимного расположение торцев труб. На консоли секции расположен гидропривод центратора с максимально развиваемым усилием до 5 т.с. С нижней секцией шарнирно связан захват предназначенный для замыкания силовых секций центратора.
Технические характеристики:
|
Обозначение |
Диаметр центрируемыхтруб, мм |
Усилие домкрата, т |
Кол-во упоров |
Ширина упоров |
Масса, кг |
|
ТГ-ЦАНГ-321 |
325 |
5 |
6 |
150 |
27 |
|
ТГ-ЦАНГ-421 |
426 |
30 |
|||
|
ТГ-ЦАНГ-531 |
530 |
35 |
|||
|
ТГ-ЦАНГ-631 |
630 |
40 |
|||
|
ТГ-ЦАНГ-721 |
720 |
8 |
8 |
45 |
|
|
ТГ-ЦАНГ-821 |
820 |
50 |
|||
|
ТГ-ЦАНГ-1021 |
1020 |
10 (12) |
12 |
200 |
85 |
|
ТГ-ЦАНГ-1061 |
1067 |
90 |
|||
|
ТГ-ЦАНГ-1221 |
1220 |
100 |
|||
|
ТГ-ЦАНГ-1421 |
1420 |
105 |
ТГ-инжиниринг имеет возможность предоставить услуги проектирования с последующим производством специального оборудования для центровки труб как для внутренних, так и для наружных работ.
