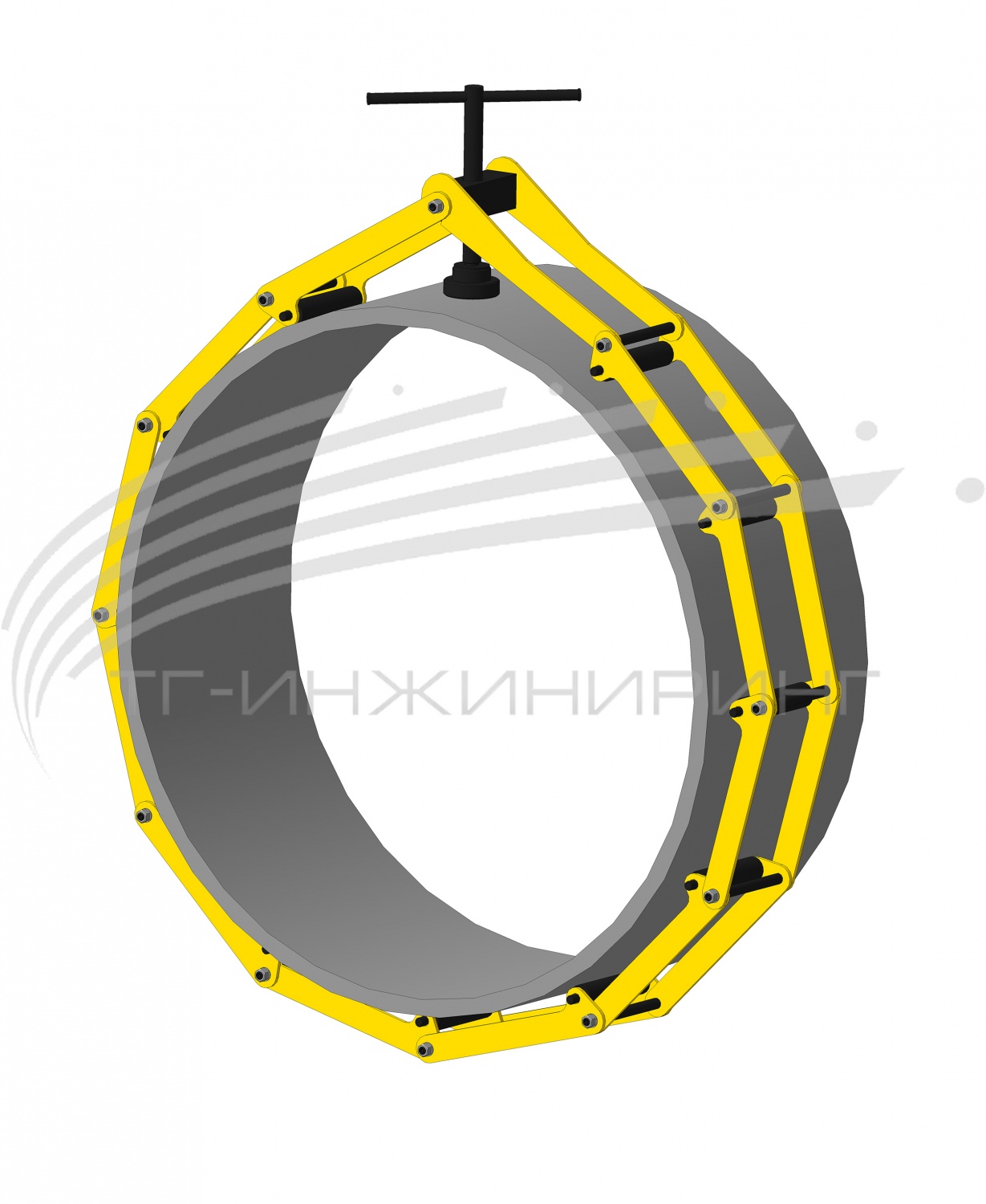

Надежность и простота конструкции являются характерными признаками конструкции центраторов данного типа.
Усилие развиваемое винтом при стыковке труб достаточно чтобы произвести точную центровку стыков труб.
Центратор изготавливается на один диаметр.
|
Обозначение |
Диаметр труб, мм |
Кол-во струбцин |
Масса, кг |
| ТГ-ЦЗН-51 | 57 | 6 |
3,2 |
| ТГ-ЦЗН-81 | 89 | 6 |
3,5 |
| ТГ-ЦЗН-111 | 104-114 | 6 |
6,5 |
| ТГ-ЦЗН-151 |
159 |
6 |
7,5 |
| ТГ-ЦЗН-181 | 189 | 6 | 10,0 |
| ТГ-ЦЗН-211 | 219 | 6 | 13,5 |
| ТГ-ЦЗН-271 | 273 | 6 | 15,0 |
| ТГ-ЦЗН-321 | 327 | 6 | 16,5 |
| ТГ-ЦЗН-371 | 377 | 6 |
18,5 |
| ТГ-ЦЗН-421 |
426 |
6 |
20,0 |
| ТГ-ЦЗН-531 | 530 |
8 |
22,5 |
| ТГ-ЦЗН-631 |
630 |
8 |
24,5 |
| ТГ-ЦЗН-721 |
720 |
10 |
27,0 |
| ТГ-ЦЗН-821 |
820 |
10 |
31,0 |
| ТГ-ЦЗН-911 |
914 |
12 |
32,0 |
| ТГ-ЦЗН-1021 |
1020 |
12 |
33,0 |
| ТГ-ЦЗН-1221 |
1220 |
12 |
39,5 |
| ТГ-ЦЗН-1421 |
1421 |
12 |
44,5 |
