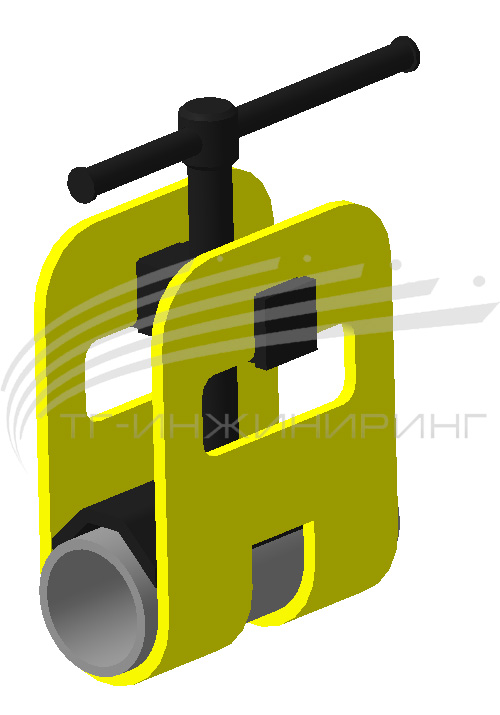

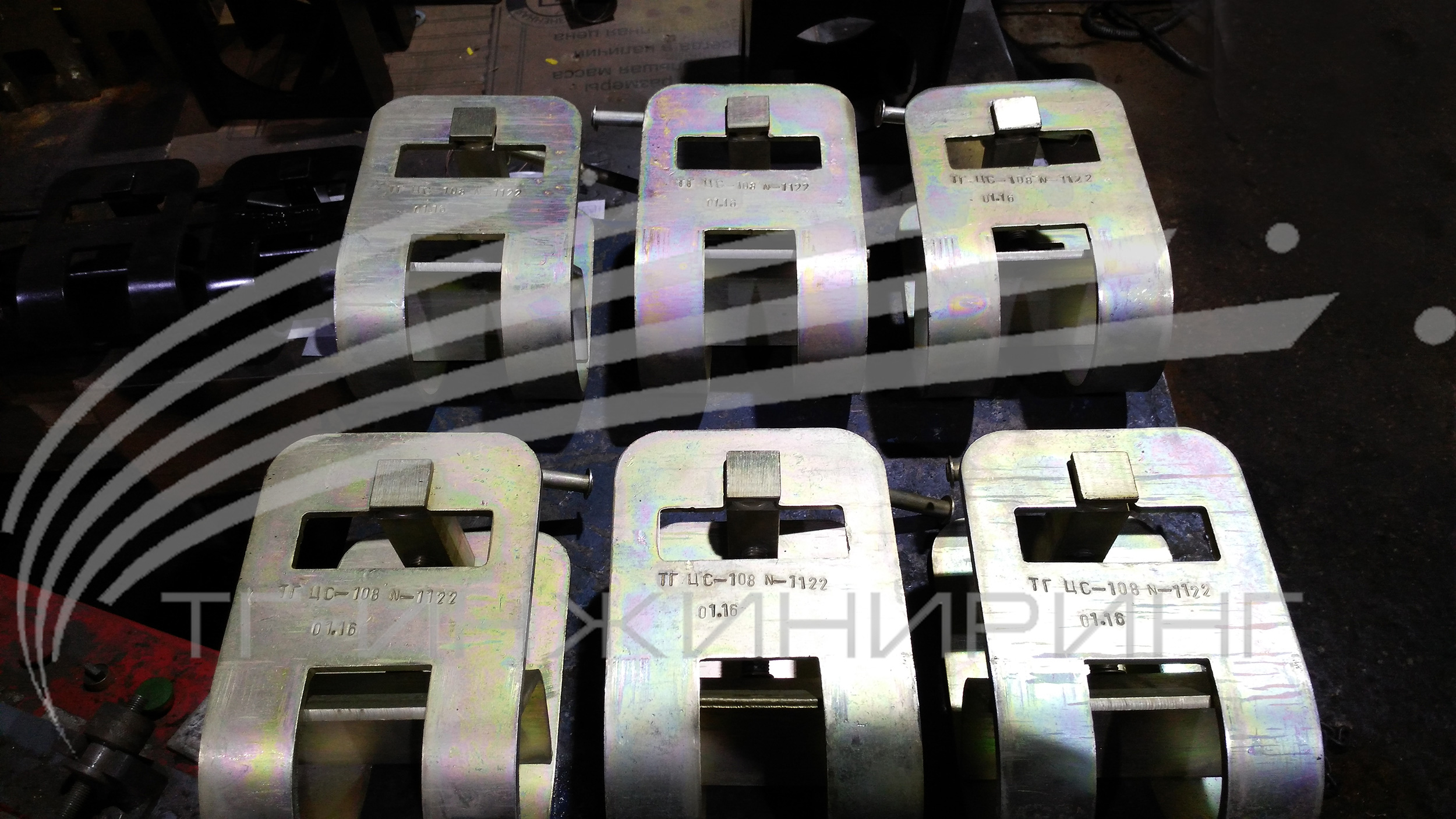

Центратор-струбцина монтажная (ТГ-ЦСМ) обеспечивает центровку торцов труб в интервале диаметров 25-108 мм и применяется там, где использование звенных центраторв малоэффективно.
Конструкция центратора ТГ-ЦСМ представляет собой четыре попарно расположенных полухомута, соответствующих наружному диаметру трубы и винтовому зажиму, осуществляющему плотное прилегание полухомутов к поверхности торцов труб и, соответственно, обеспечивающему их центровку.
Технические характеристики:
|
Обозначение |
Диаметр центрируемых труб, мм |
Масса, кг |
|
ТГ-ЦСМ-25 |
25,0 |
1,3 |
|
ТГ-ЦСМ-26 |
26,0 |
1,3 |
|
ТГ-ЦСМ-28 |
28,0 |
1,3 |
|
ТГ-ЦСМ-32 |
32,0 |
1,4 |
|
ТГ-ЦСМ-36 |
36,0 |
1,5 |
|
ТГ-ЦСМ-38 |
38,0 |
1,5 |
|
ТГ-ЦСМ-42 |
42,0 |
1,5 |
|
ТГ-ЦСМ-45 |
45,0 |
1,7 |
|
ТГ-ЦСМ-50 |
50,0 |
1,7 |
|
ТГ-ЦСМ-51 |
51,0 |
1,7 |
|
ТГ-ЦСМ-57 |
57,0 |
2,2 |
|
ТГ-ЦСМ-60 |
60,0 |
2,5 |
|
ТГ-ЦСМ-76 |
76,0 |
2,9 |
|
ТГ-ЦСМ-78 |
78,0 |
3,2 |
|
ТГ-ЦСМ-89 |
89,0 |
3,6 |
|
ТГ-ЦСМ-108 |
108,0 |
5,2 |
