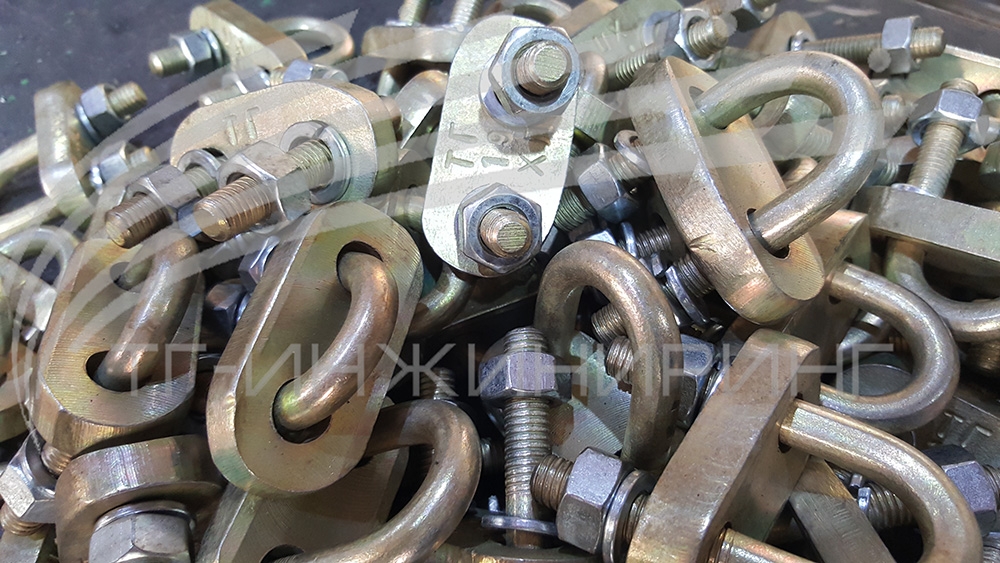

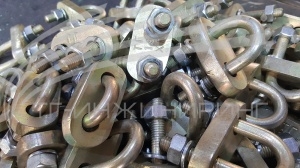

Зажимы для каната II ОСТ 24.090.51-86




  Зажимы для каната ОСТ 24.090.51-86 изготавливаются ТГ-ИНЖИНИРИНГ по ТУ 3178-012-98758467-2010. Данный вид зажимов позволяет производить закрепление концов каната диаметром от 4 до 63 мм.

Размеры зажимов для каната ОСТ 24.090.51-86 (ТУ 3178-012-98758467-2010)

Типоразмер	Диаметр каната, мм	А, мм	В, мм	L, мм	Диаметр резьбы скобы	Н, мм	Вес, кг
6-II	4-6	13	16	24	М4	30	0,025
8-II	6-8	17	20	31	М6	40	0,06
10-II	8-10	22	24	40	М8	50	0,113
13-II	10-13	26	26	44		55	0,138
16-II	13-16	30	28	51	М10	65	0,217
19-II	16-19	36	34	60	М12	80	0,370
22-II	19-22	40	36	64		86	0,420
25-II	22-25	48	40	80	М16	100	0,752
28-II	25-28	50	42	82		110	0,845
32-II	28-32	58	48	96	М20	125	1,450
36-II	32-36	62	50	98		135	1,624
40-II	36-40	72	60	114	М24	155	2,538
45-II	40-45	74	62	116		156	3,053
50-II	45-50	82	64	122		180	3,328
56-II	50-56	92	72	150	М30	205	5,026
63-II	56-63	100	76	156		220	5,896
